Flow meters
FLUX flowmeters opgebouwd volgens het nutatieschijfprincipe (FMC), ovale rotor (FMO) of het turbineprincipe (FMT), bieden voor elke toepassing de juiste oplossing. Afhankelijk van het model en de totale maat kunnen ze worden gebruikt op b.v. FLUX vatpompen of stationair b.v. bij pijpleidingen.
Met behulp van de digitale displayunit FLUXTRONIC® voor FMC en FMO kunnen vul- en doseerprocessen voor vrijwel alle vloeistoffen met maximale precisie en de grootst mogelijke veiligheid worden uitgevoerd. In de automatische modus bestaat de mogelijkheid om signalen te verzenden voor besturingsdoeleinden. Op deze manier kunnen verschillende processen worden gereguleerd.
De FLUX flowmeters zijn ideaal voor het meten van toepassingen in de industrie, petrochemie, chemie, farmacie, cosmetica, verven en vernissen. Een debietmeting of meting van vloeistoffen zoals water, diverse oliën, brandstoffen (benzine, diesel etc.), oplosmiddelen maar ook zuren en logen kunnen met onze apparaten worden gerealiseerd.
Overzicht FLUX Flowmeters

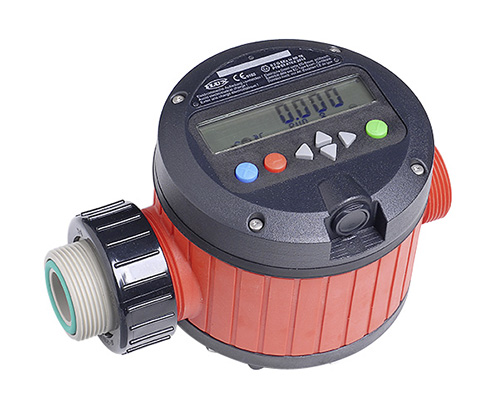

Flowmeters type FMC/FMJ gebouwd volgens het nutatieschijfprincipe:
De flowmeters FMC/FMJ werken volgens het nutatieschijfprincipe. Hier zorgt de vloeistofstroom ervoor dat de nutatieschijf beweegt. De evaluatie-eenheid FLUXTRONIC® berekent uit het aantal rotaties de afgevulde hoeveelheid. Voor maximale meetnauwkeurigheid moet het systeem altijd volledig gevuld zijn met vloeistof (volledig slangsysteem).
- Gebruik van de FMC/FMJ-debietmeters voornamelijk bij onze vat- en containerpompen uit de 400-serie
- Ook voor stationair gebruik in de installatietechniek
- Gebruik van FMJ alleen als er geen batchbewerking nodig is
- Geschikt voor media met een lage viscositeit
- Ook voor toepassingen in explosiegevaarlijke omgevingen
- Voor toepassingen met laagviskeuze, vloeibare media zoals zuren, logen, brandstoffen (benzine, diesel), water, oliën, licht ontvlambare media, oplosmiddelen en ook licht verontreinigde vloeistoffen

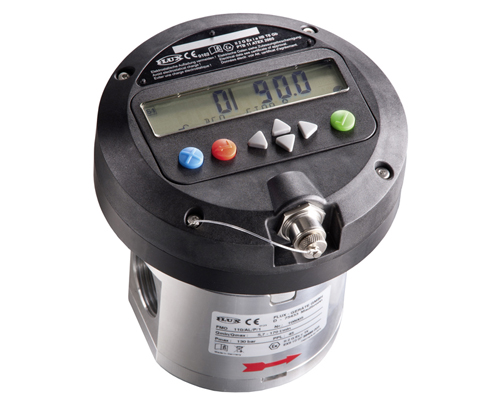

Flowmeters type FMO gebouwd volgens het ovale rotorprincipe:
De flowmeters FMO bestaan uit een meetkamer met ovale rotoren. De vloeistof stroomt door de meetkamer en drijft zo de ovale rotoren aan. Met een REED-sensor wordt het aantal rotaties geteld en doorgegeven aan de externe FLUXTRONIC®. Deze berekent de doorstroomhoeveelheid van de vloeistof op basis van een vooraf opgegeven, mediumafhankelijke kalibratieconstante.
- Gebruik van de flowmeters FMO 101 en 102 voor kleine debieten
- Flowmeters FMO 104 en 110 worden voornamelijk gebruikt bij onze vat- en containerpompen en excentrische wormpompen
- Flowmeters FMO 140 en 150 worden vooral gebruikt in grotere installaties
- Geschikt voor zuivere en dunne tot hoogviskeuze media
- Ook voor gebruik in gevaarlijke omgevingen
- Ook met FDA/Food goedkeuring
- Voor zuivere en ook hoogviskeuze vloeistoffen, zoals zuren, logen, brandstoffen (benzine, diesel), water, oliën, oplosmiddelen, licht ontvlambare media en ook niet-zelfsmerende media

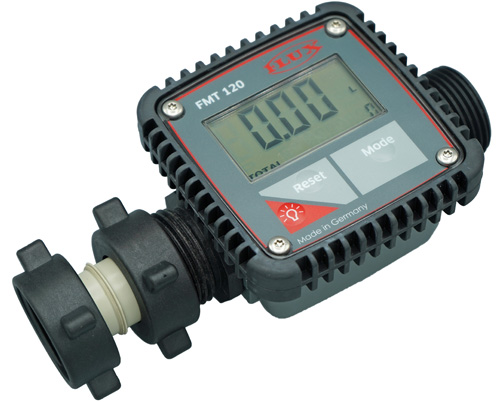

Flowmeters type FMT gebouwd volgens het turbinewielprincipe:
De turbinemeter FMT 120 PP bestaat hoofdzakelijk uit een turbinewiel dat vrij in de vloeistofstroom draait. Het medium dat binnenstroomt de flowmeter laat het turbinewiel draaien, dit wordt gemeten en geëvalueerd. De evaluatie van de deel- en totale hoeveelheid gebeurt via het LCD-display.
- Gebruik van debietmeter FMT voornamelijk bij onze JUNIORFLUX/COMBIFLUX-pompen
- Voordelig alternatief voor onze FMC/FMJ-flowmeters
- Geschikt voor zuivere, laagviskeuze media
- Voor neutrale, dunne en niet-brandbare vloeistoffen
Evaluatie-eenheid FLUXTRONIC®
Met de evaluatie-eenheid FLUXTRONIC® voor FMC/FMJ en FMO vul- en doseerprocessen van vrijwel alle soorten vloeistoffen kunnen met maximale precisie en de hoogste veiligheid worden uitgevoerd. Er zijn twee bedieningsopties:
-
Normale modus (handmatig gebruik):
In de normale modus worden alle binnenkomende impulsen geteld en weergegeven. Er zijn geen kleppen geactiveerd. Deze bedieningsmodus is geschikt voor een eenvoudige vultaak. Bovendien is er een totaalhoeveelheidsweergave beschikbaar. Voor de normale modus zijn geen extra apparaten vereist. -
Automatische modus (batchbedrijf):
De automatische modus is geschikt om met één druk op de knop automatisch dezelfde hoeveelheden (die vooraf kunnen worden ingesteld) te vullen.
Hier zijn verdere apparaten zoals versterker en kleppen (magneetkleppen) nodig.
Net als bij normaal bedrijf is ook in de automatische modus een weergave van de totale hoeveelheid beschikbaar. Daarnaast is er een cyclusteller geïntegreerd die vervolgens complete vulprocessen registreert en optelt.
Flowmeters FMC en FMO als onderdeel van semi-automatische vulsystemen
Met de halfautomatische afvulsystemen van FLUX kunnen vooraf ingestelde hoeveelheden met één druk op de knop snel en veilig worden gedoseerd. Ze bieden een economisch alternatief voor conventionele automatische vulsystemen en stations. De combinatie van pomp, motor, flowmeter en aanvullende accessoires is ontworpen voor de specifieke toepassing en kan ook worden geconfigureerd voor ex-toepassingen. Om een semi-automatisch vulsysteem te configureren is het essentieel om de juiste procedure te volgen.
